使用Prometheus+Grafana监控JVM

摘要

工具:

  • Docker,本文大量使用了Docker来启动各个应用。
  • Prometheus,负责抓取/存储指标信息,并提供查询功能。
  • Grafana,负责数据可视化。
  • JMX exporter,提供JMX中和JVM相关的metrics。
  • Tomcat,用来模拟一个Java应用。

步骤:

  1. 利用JMX exporter,在Java进程内启动一个小型的Http server
  2. 配置Prometheus抓取那个Http server提供的metrics。
  3. 配置Grafana连接Prometheus,配置Dashboard。

启动Java测试实例

1) 新建一个目录,名字叫做prom-jvm-demo

2) 下载JMX exporter到这个目录

3) 新建一个文件simple-config.yml内容如下:

1
2
3
4
5
6
7
8
9
---
lowercaseOutputLabelNames: true
lowercaseOutputName: true
whitelistObjectNames: ["java.lang:type=OperatingSystem"]
rules:
- pattern: 'java.lang<type=OperatingSystem><>((?!process_cpu_time)\w+):'
name: os_$1
type: GAUGE
attrNameSnakeCase: true

4) 运行以下命令启动3个Tomcat,记得把<path-to-prom-jvm-demo>替换成正确的路径:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
docker run -d \
--name tomcat-1 \
-v <path-to-prom-jvm-demo>:/jmx-exporter \
-e CATALINA_OPTS="-Xms64m -Xmx128m -javaagent:/jmx-exporter/jmx_prometheus_javaagent-0.3.1.jar=6060:/jmx-exporter/simple-config.yml" \
-p 6060:6060 \
-p 8080:8080 \
tomcat:8.5-alpine

docker run -d \
--name tomcat-2 \
-v <path-to-prom-jvm-demo>:/jmx-exporter \
-e CATALINA_OPTS="-Xms64m -Xmx128m -javaagent:/jmx-exporter/jmx_prometheus_javaagent-0.3.1.jar=6060:/jmx-exporter/simple-config.yml" \
-p 6061:6060 \
-p 8081:8080 \
tomcat:8.5-alpine

docker run -d \
--name tomcat-3 \
-v <path-to-prom-jvm-demo>:/jmx-exporter \
-e CATALINA_OPTS="-Xms64m -Xmx128m -javaagent:/jmx-exporter/jmx_prometheus_javaagent-0.3.1.jar=6060:/jmx-exporter/simple-config.yml" \
-p 6062:6060 \
-p 8082:8080 \
tomcat:8.5-alpine

5) 访问http://localhost:8080|8081|8082看看Tomcat是否启动成功。

6) 访问对应的http://localhost:6060|6061|6062看看JMX exporter提供的metrics。

备注:这里提供的simple-config.yml仅仅提供了JVM的信息,更复杂的配置请参考JMX exporter文档

启动Prometheus

1) 在之前新建目录prom-jvm-demo,新建一个文件prom-jmx.yml,内容如下:

1
2
3
4
5
6
7
8
scrape_configs:
- job_name: 'java'
scrape_interval: 30s
static_configs:
- targets:
- '<host-ip>:6060'
- '<host-ip>:6061'
- '<host-ip>:6062'

2) 启动Prometheus:

1
2
3
4
5
docker run -d \
--name=prometheus \
-p 9090:9090 \
-v <path-to-prom-jvm-demo>:/prometheus-config \
prom/prometheus --config.file=/prometheus-config/prom-jmx.yml

3) 访问http://localhost:9090看看Prometheus是否启动成功,在输入框里输入jvm_info然后执行,应该可以看到如下图的结果:

如果没有看到三个instance,那么等一会儿再试。

启动Grafana

1) 启动Grafana:

1
docker run -d --name=grafana -p 3000:3000 grafana/grafana

2) 访问http://localhost:3000,使用admin/admin登录。

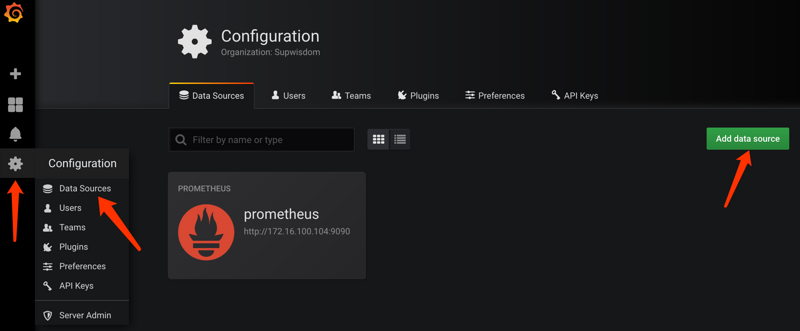

3) 添加Prometheus数据源,如下图所示到添加数据源页面:

4) 配置数据源信息:

  • Name:随便取
  • Type:Prometheus
  • URL:http://<host-ip>:9090
  • 其余不要设置,点击Save & Test,应该会返回成功结果

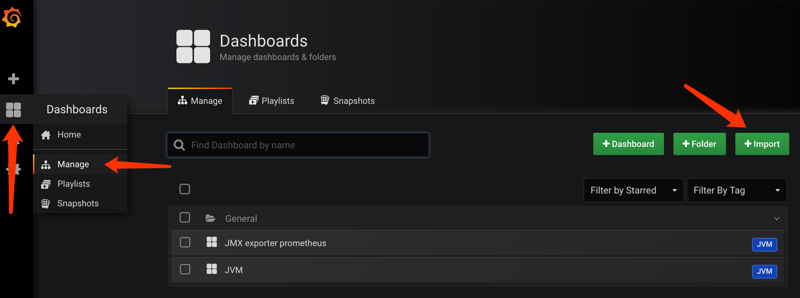

5) 导入Dashboard。我们不需要重头自己做Dashboard,用现成的就行,按下图所示进入导入页面

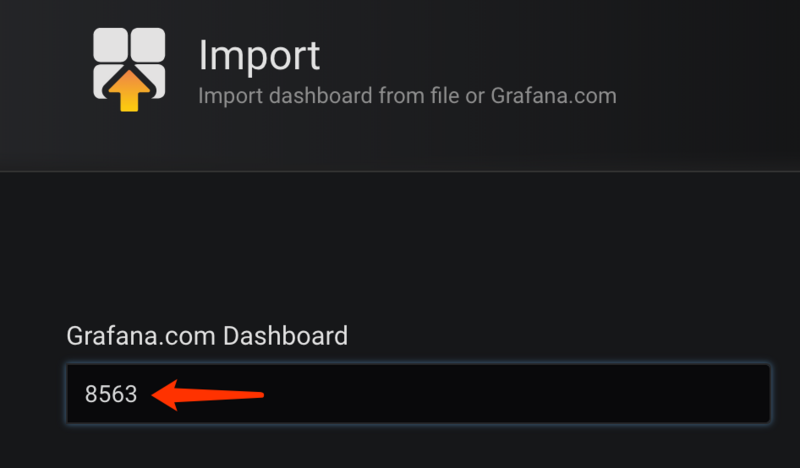

6) 使用我制作的JVM Dashboard,页面右侧出现的ID号是8563,记住这个号,填在如下图所示的位置:

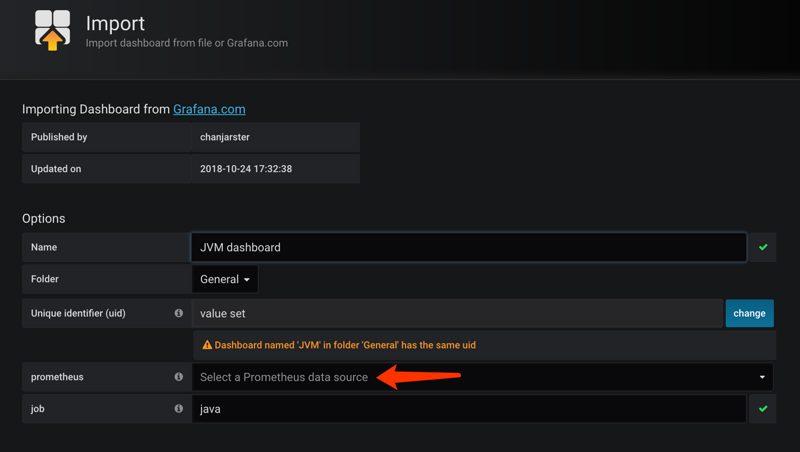

7) 然后鼠标点击别处稍等一下,出现下图,选择一下数据源就可以了

8) 最后打开刚刚导入的Dashboard,如下图:
