openfalcon的基本原理和使用

目的

本篇文章介绍下openfalcon的基本原理和使用,粒度相对较粗,主要目的是使大家迅速掌握open-falcon的数据模型、功能模块、运作流程和使用方法。

基本介绍

Open-Falcon 是小米研发的一款开源的互联网企业级监控系统解决方案,目前小米、金山云、美团、京东金融、滴滴等公司有在使用。

下面我们遵循着问题来展开整篇文章。首先,open-falcon能做什么?

主要特点有

①数据采集免配置:agent自发现、支持Plugin、主动推送模式

②容量水平扩展:生产环境每秒50万次数据收集、告警、存储、绘图,可持续水平扩展。

③告警策略自发现:Web界面、支持策略模板、模板继承和覆盖、多种告警方式、支持回调动作。

④告警设置人性化:支持最大告警次数、告警级别设置、告警恢复通知、告警暂停、不同时段不同阈

​ 值、支持维护周期,支持告警合并。

⑤历史数据高效查询:秒级返回上百个指标一年的历史数据。

⑥Dashboard人性化:多维度的数据展示,用户自定义Dashboard等功能。

⑦架构设计高可用:整个系统无核心单点,易运维,易部署。

其次,openfalcon能对哪些项目做监控 ?

1)基础监控。

比如CPU、Load、内存、磁盘、IO、网络相关、内核参数、ss 统计输出、端口存活状态、进程存活状态、核心服务的进程存活信息采集、关键业务进程资源消耗、NTP offset采集、DNS解析采集,这些指标,都是open-falcon的agent组件直接支持的。

2)业务应用监控。

比如我的应用服务部署上线后,需要统计某个接口的平均耗时、调用次数、成功率等信息,这些属于业务应用的监控。这里需要研发人员编写脚本等方式来收集数据,然后发送到open-falcon的transfer组件。

3)第三方开源软件监控。

比如mysql、lvs、nginx、redis、mq等,需单独编写采集脚本或插件,这些常见的软件,一般开源社区都有提供相应的脚本。

这里有个openfalcon与其他一些监控软件的对比,

个人觉得,falcon比较大的优势在于扩展性和灵活性方面。

技术架构

涉及架构或结构时,图是比较好的展示方式,下图摘自官网,可以看出组件及组件间协作。

绿色的粗线表示数据传输流程,橙黄色虚线表示控制流(策略,告警),浅蓝色虚线标识查询流程;

下图是一个相对规整的数据流图,更有助于理解:

具体而言,整体的运作流程如下:

1、目标服务器运行agent

2、agent采集各类监控项数值,传给transfer

3、transfer校验和整理监控项数值,做一致性hash分片,传给对应的judge模块以验证是否触发告警

4、transfer整理监控项数值,做一致性hash分片,传输给graph以进行数据的存储

5、judge根据具体报警策略或阈值进行告警判断,如触发告警则组装告警event事件,写入缓存队列。

6、alarm和sender根据event事件中的判定结果,执行event,像用户组发送短信或邮件。

7、graph收到监控项数据后,将数据存储成RRD文件格式,进行归档,并提供查询接口。

8、query将调用graph的查询接口,将监控数据传送到dashboard以进行页面展示。

9、dashboard则渲染页面,展示曲线报表图等。

10、portal提供页面供用户配置机器分组、报警策略、表达式、nodata等配置。

数据模型

灵活强大的数据模型能提高监控系统的使用效率和灵活性(这小节提到的数据模型应该叫监控项数据模型),open-falcon的数据模型长什么样?设计初衷又是什么?

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
open-falcon的"监控项"模型如下,
{
metric: cpu.busy, // 监控项名称

endpoint: open-falcon-host, // 目标服务器的主机名

tags: srv=falcon,group=az1, // tag标签,作用是聚合和归类,在配报警策略时会比较方便。

value: 10, // 监控项数值

timestamp: `date +%s`, // 采集时间

counterType: GAUGE, // 监控项类型。

step: 60 // 采集间隔。 秒。
}

这种模型的主要好处:一是方便从多个维度来配置告警,二是可以灵活的进行自主数据采集。

第一点,比如tag的使用起到了给机器进行归类的作用,比如有3台机器:host1、host2和host3,如果tags依次配置为"group=java", "group=java"和"group=erlang",那么配置报警策略"metric=cpu/group=java“时就只会对java标签的机器(即host1,host2)生效。

第二点,由于agent会自发现的采集很多基本的系统指标,但是对业务应用等需要研发人员自己写脚本收集和上报。这里openfalcon定义了监控项模型,相当于定义了一个规范,当研发人员需要监控某个对象(比如mysql、redis等),只需采集数据,并遵守规范包装成监控项模型,再上报即可。

open-falcon使用的监控项有哪些类型 ?

主要有三种:

(1) GAUGE:实测值,直接使用采集的原始数值,比如气温;

(2) COUNTER:记录连续增长的数据,只增不减。比如汽车行驶里程,网卡流出流量,cpu_idle等;

(3) DERIVE:变化率,类似COUNTER ,但是可增可减。

主要模块

agent

  • 首先,什么是Agent?

agent是go开发的daemon程序,用于自发现的采集机器的各种数据和指标。部署在目标机器上,无需在server端进行任何配置,安装后启动即工作,是open-falcon的”数据采集者”。

  • 主要功能?

​ 1)自发现的采集各类数据和指标,上报transfer;

​ 2)与hbs进行心跳连接通信,上报主机状态,同步插件和监控进程、监控端口;

  • 可采集的数据有哪些?

​ 基础监控项(硬件,负载)、业务应用监控数据、各种开源软件监控数据等。

  • falcon是如何采集的?

    1)基础监控

    ​ 一般是读系统文件或执行基本命令,然后对原始值进行处理。比如cpu和内存信息是通过读取/proc/stat和/proc/meminfo获得;端口监控,是通过ss –ln 来判断指定端口是否处于listen状态;

    2)业务应用监控

    一般由”插件”或”采集脚本”实现,需自己编写。比如接口的调用次数、耗时、失败次数、成功次数都属于这类。(日志、基础统计工具)

    3)开源软件监控

    一般开源社区都有提供采集脚本

  • 如何扩展agent – 插件?

    除了基础监控项,有时用户想扩展agent的功能以采集更多指标,openfalcon提供了插件机制。插件的使用可以参考官方git文档,下面摘抄了作者们的一段话,其实就是一些采集脚本及同步执行的方式。

    “插件设计思路:

    a) 写一个采集数据的脚本

    b) 把脚本分发到需要采集数据的机器上

    c) 写一个cron每隔一段时间去跑这个脚本

    d) 收集脚本的输出,调用server的接口去push数据

    e) 根据需求相应的对脚本做上线、下线、升级”

  • agent的工作流程:

Transfer组件

  • 什么是transfer?

    open-falcon的后端门户,监控数据的中转接点。

  • transfer的职责角色?

    提供数据接收接口和自定义脚本push数据;

​ 根据一致性hash算法将内存队列中的数据发送给graph和judge模块;(重点)

​ 为每个后端实例创建一个 定长Queue;

​ 为每个后端实例维护一个rpc连接池;

这里每个后端的graph或judge实例都建立了一个rpc连接池和一个定长Queue队列。

有两个小点这里提下:

1,定长Queue队列目的是应对高峰流量,丢失一部分高峰时段的数据保证了后端的graph和judge组件不受影响;

  1. v1.0版本的openfalcon中,每个graph实例可以有多个ip而且transfer会给每个ip发送相同的一份数据,但是judge中每个实例只能有1个ip。
  • transfer的工作流程?

graph组件

  • 什么是graph?graph的职责?

​ 存储监控数据、提供监控数据的高效查询接口。

  • graph的架构图(摘自项目git):

judge&alarm&sender组件

这三个组件是报警的链路,负责判断是否触发报警,理论上可以进化成一个模块。感兴趣的可以看代码,很多匹配逻辑。

judge: 记载策略到缓存,判断监控项是否触发告警策略,发告警事件;

alarm&sender: 读取告警事件;发邮件、短信等;

hbs组件

  • 什么是hbs,hbs的职责?

​ heart beat server,心跳服务器,更多承担”配置中心”的角色。

​ 1)Agent可以从hbs同步”报警策略”、”进程存活监控”、”端口存活监控”等信息。

​ 2)agent定期发送心跳信息,hbs负责维护host表;

  • hbs的工作流程:

如何使用?

目标

(1)、如何监控基本监控项?

(2)、如何使用插件,监控“第三方应用”?如何监控“端口/进程”?

(3)、如何配置“告警规则”?

(4)、如何使用hostGroup、template、expression、nodata、uic?

(5)、如何更好管理机器?如hostName、hostGroup的命名约定;

先要理解的一些概念

(1)、机器分组

(2)、用户组

(3)、模板

(4)、表达式

(5)、报警策略

(6)、回调动作

如何采集基本监控项 ?

在目标机器上部署agent,正确配置,启动即可;

如何监控“第三方应用”,如mysql/lvs/nginx?

自己写脚本,上报到open-falcon;或者使用开源的插件或脚本;

https://book.open-falcon.org/zh/philosophy/data-collect.html

如何监控“端口存活”、“进程存活” ?

在port页面,新增expression或template,给指定进程或端口配置报警策略;

使用机器分组和报警策略模板?

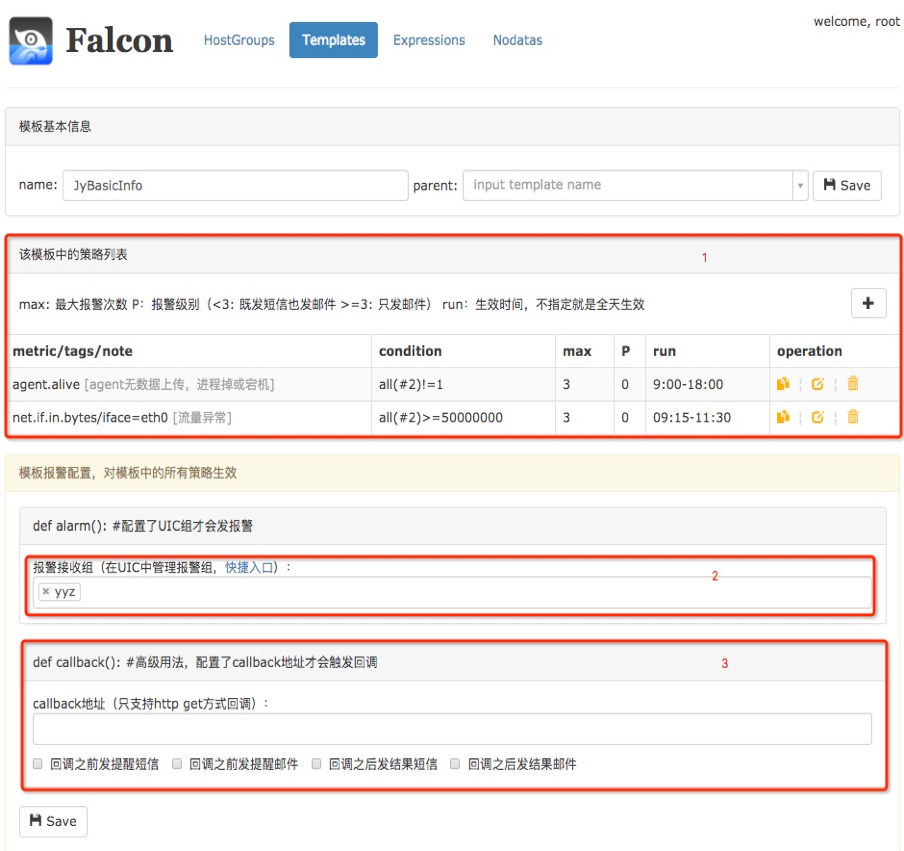

这里刚开始接触时觉得特别麻烦,后来拉出代码,分析其关联关系,梳理出了模型及关系图,一切变得清晰。下图依次是:hostgroup机器组管理、Tempalte报警策略模板、模型关系UML图。重点理解UML图,然后去页面上操作和比较下。

如何使用表达式 ?“策略表达式”与”策略模板”的区别?

表达式比较简洁,在结合tag时可以使用策略表达式。

当无法区分类别时,比如所有监控项都没有加tag,只有进行人工分类,即使用”机器分组”,然后将”策略模板”绑定到”机器分组”。

其他

其他需要自己翻文档或代码了,比如nodata,aggravation等等。通过这篇文章,希望能掌握open-falcon的运作机制,数据模型,如何使用它。
