基于OpenLDAP_MirrorMode的OpenLDAP高可用

背景

LDAP是一款轻量级目录访问协议(Lightweight Directory Access Protocol,简称LDAP),属于开源集中账号管理架构的实现,且支持众多系统版本,被广大互联网公司所采用。目录服务是一种特殊的数据库系统,对于数据的读取、浏览、搜索有很好的效果。同时做为用户中心,数据库的高可用显得尤为重要。在客户生产环境中使用的是客户的负载均衡设备,基于思杰的硬件负载均衡设备,后端配置的是OpenLDAP_MirrorMode,相当于Mysql的双主模式,后面某一台服务器出现问题,负载均衡会将后端的服务器剔除,另一台仍能提供服务,如下图所示
1

实验环境:

操作系统: centos 7.2
服务器A:10.10.1.134
服务器B:10.10.1.132

环境准备

  • 下载软件:

    1
    2
    3
    4
    mkdir /home/admin/openldap && cd /home/admin/openldap

    wget ftp://ftp.openldap.org/pub/OpenLDAP/openldap- release/openldap-2.4.23.tgz
    wget http://download.oracle.com/berkeley-db/db-4.6.21.tar.gz
  • 关闭selinux

    1
    sed -i '/SELINUX/s/enforcing/disabled/' /etc/selinux/config && sestatus
  • 防火墙关闭

    1
    /bin/systemctl disable firewalld.service && /bin/systemctl stop firewalld.service
  • 配置yum源为阿里云yum源

    1
    2
    3
    4
    5
    6
    7
    8
    #从阿里云镜像网站下载yum源配置文件到yum目录中
    wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
    #修改版本号为redhat7
    sed -i 's/$releasever/7/g' /etc/yum.repos.d/CentOS-Base.repo
    #清空yum缓存
    yum clean all
    #生成列表
    yum list
  • 安装openldap环境所需要的依赖包。

    1
    yum -y install libtool-ltdl libtool-ltdl-devel gcc openssl openssl-devel cyrus-sasl-lib.x86_64 cyrus-sasl-devel.x86_64 cyrus-sasl-plain.x86_64 cyrus-sasl-md5.x86_64 cyrus-sasl-ldap.x86_64

安装openldap和Berkeley DB

1. 写在安装之前:

编译安装openldap需要数据库的支持,openldap的数据库支持
Berkeley DB,Oracle,Mysql,MariaDB,GDBM等数据库。默认openldap采用Berkeley DB,并且openldap对数据库有一定的要求,openldap 2.4的软件为例,需要Berkeley DB 4.4版本以上,所以在编译安装openldap源码包时需要先下载安装Berkeley DB

2. 编译安装Berkeley DB

1
2
3
4
5
6
7
tar -xf db-4.6.21.tar.gz -C /usr/local/src
cd /usr/local/src/db-4.6.21/build_unix/ && mkdir /usr/local/BDB
../dist/configure --prefix=/usr/local/BDB
make && make install
echo "/usr/local/BDB/lib/" > /etc/ld.so.conf.d/bdb.conf
ldconfig -v
ln -sv /usr/local/BDB/include /usr/include/BDB

3. 编译安装openldap

1
2
3
4
5
6
7
8
9
10
tar -xf openldap-2.4.23.tgz -C /usr/local/src/
cd /usr/local/src/openldap-2.4.23/
./configure --prefix=/usr/local/openldap --enable-syslog --enable-modules --enable-debug --with-tls CPPFLAGS=-I/usr/local/BDB/include/ LDFLAGS=-L/usr/local/BDB/lib/ --enable-ldap --enable-relay --enable-accesslog --enable-auditlog --enable-syncprov --with-cyrus-sasl --enable-spasswd
make depend
make && make install
echo "/usr/local/openldap/lib/" > /etc/ld.so.conf.d/ldap.conf
ldconfig -v
ln -sv /usr/local/openldap/include/ /usr/include/ldap
ln -s /usr/local/openldap/bin/* /usr/local/bin/
ln -s /usr/local/openldap/sbin/* /usr/local/sbin/

配置openldap

1. 配置openldap的方法有两种:

  • 通过修改配置文件实现配置
  • 通过配置数据库的形式完成配置(slapd.d下的数据库配置文件),属于动态配置不需要重启slapd进程,
    此配置文件在cn=config目录下的LDIF的配置文件 。此文件不建议手动修改,用ldap命令生成。

2. 配置rootdn密码(optional)

1
/usr/local/openldap/bin/slappasswd  #此密码记住,后面配置openldap会用到。

3. 创建用户ldap

1
useradd ldap

4. 创建数据目录以及日志文件

1
2
3
mkdir /data/openldap/{data,log,var} -p
cd /data/openldap/var/
mkdir run

5. 修改权限:

1
2
3
cp /usr/local/openldap/etc/openldap/DB_CONFIG.example /data/openldap/data/DB_CONFIG
chown -R ldap:ldap /data/openldap/data
chmod 700 -R /data/openldap/data

6. 修改openldap配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
#编辑配置文件vim slapd.conf

include /usr/local/openldap/etc/openldap/schema/core.schema
include /usr/local/openldap/etc/openldap/schema/collective.schema
include /usr/local/openldap/etc/openldap/schema/corba.schema
include /usr/local/openldap/etc/openldap/schema/cosine.schema
include /usr/local/openldap/etc/openldap/schema/duaconf.schema
include /usr/local/openldap/etc/openldap/schema/dyngroup.schema
include /usr/local/openldap/etc/openldap/schema/inetorgperson.schema
include /usr/local/openldap/etc/openldap/schema/java.schema
include /usr/local/openldap/etc/openldap/schema/misc.schema
include /usr/local/openldap/etc/openldap/schema/nis.schema
include /usr/local/openldap/etc/openldap/schema/openldap.schema
include /usr/local/openldap/etc/openldap/schema/ppolicy.schema
pidfile /data/openldap/var/run/slapd.pid
argsfile /data/openldap/var/run/slapd.args
loglevel 256
logfile /data/openldap/log/slapd.log
moduleload syncprov.la # 需要数据同步需要开启此模块
database bdb
directory /data/openldap/data
suffix "dc=boe,dc=com"
rootdn "cn=Manager,dc=boe,dc=com"
rootpw {SSHA}eJtr5umAo23PqTKATU/X6D8swJ9yIlSx #用slappasswd命令生成的密码
index objectclass,entryCSN,entryUUID eq
overlay syncprov
syncprov-checkpoint 100 10
syncprov-sessionlog 100
serverID 2
syncrepl rid=123
provider=ldap://对端服务器ip
bindmethod=simple
binddn="cn=Manager,dc=boe,dc=com"
credentials=密码(管理员密码,这里是Manager的密码)
searchbase="dc=boe,dc=com"
schemachecking=off
type=refreshAndPersist
retry="60 +"
mirrormode on


#两个服务器的配置文件有两个地方不一致
1)serverID不一致
2)provider=ldap://对端的ip

7.开启日志功能

  • 通过修改配置文件开启日志功能
1
2
3
4
5
/etc/rsyslog.d/slapd.conf
local4.* /data/openldap/log/openldap.log

#重启rsyslog和slapd
service rsyslog restart
  • 通过修改数据库配置文件开启
1
2
3
4
5
6
7
8
9
/root/loglevel.ldif << EOF
dn: cn=config
changetype: modify
replace: olcLogLevel
olcLogLevel: stats
EOF

#导入
ldapadd -x -D "cn=Manager,dc=boe,dc=com" -f ./loglevel.ldif -w secret

配置phpldpadmin工具

1. 安装和配置LDAP管理工具PHPldapadmin

1
2
3
yum -y install httpd php php-ldap php-gd php-mbstring php-pear php-bcmath php-xml
yum -y install epel-release
yum --enablerepo=epel -y install phpldapadmin

2. 修改配置文件

1
2
3
4
5
6
7
8
9
10
11
12
vim /etc/phpldapadmin/config.php +398
#397行取消注释,398行添加注释
$servers->setValue('login','attr','dn');

vim /etc/httpd/密码 d/phpldapadmin.conf
Apache 2.4

Require all granted (修改此处)
Order Deny,Allow
Deny from all
Allow from 127.0.0.1
Allow from ::1

3. 设置开机自启并启动Apache

1
2
3
4
5
6
systemctl enable httpd
systemctl start httpd
#启动openldap
#/usr/local/openldap/libexec/slapd

访问用http://ip/phpldapadmin访问如图

111
222

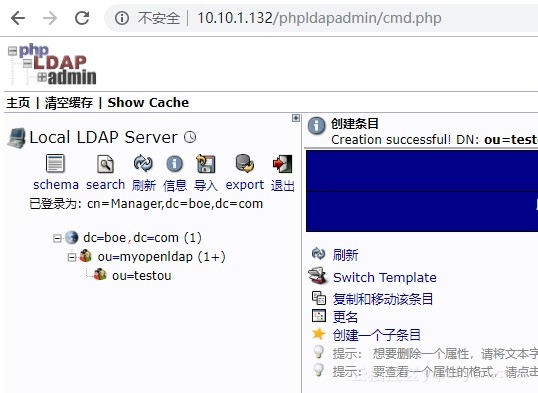

在10.10.1.132上创建了一个OU名为testou,会发现10.10.1.132会自动同步到本地,如图:
333
444
两服务器日志如下:
555
以上结果得知,在镜像模式下,当其中一台服务器增加操作OU时,另一台也会同步增加,两台服务器均可进行读写操作,任何一台信息发生变化,都会以推的方式进行通知。
